Comment installer un ventilateur de plafond avec lumière
Préparation, outils et sécurité avant le montage
Coupez le courant au tableau, puis contrôlez l’absence de tension avant de toucher aux fils électriques et aux câbles.
- Outils indispensables : perceuse, tournevis cruciforme et plat, pince coupante, clé à molette, escabeau et crayon à papier.
- Contrôle du plafond : le support de fixation, la boîte de fixation et la structure porteuse doivent être sains; vérifiez l’absence de fissures actives, d’humidité et d’affaiblissement, en particulier sur une plaque de plâtre.
- Vérification du kit : contrôlez la présence de la tige, de la tige d’extension si elle est prévue, de la plaque de support, du luminaire, de la visserie et consultez la notice de montage du ventilateur de plafond avant la pose.
En complément, assurez-vous que la section des câbles convient à la puissance du ventilateur plafonnier et que le circuit est protégé par un dispositif adapté. La boîte de fixation et le support au plafond doivent reprendre la charge de l’appareil : elle se situe généralement entre 5 et 15 kg selon le modèle retenu.
Comment s’accroche un ventilateur de plafond selon le support

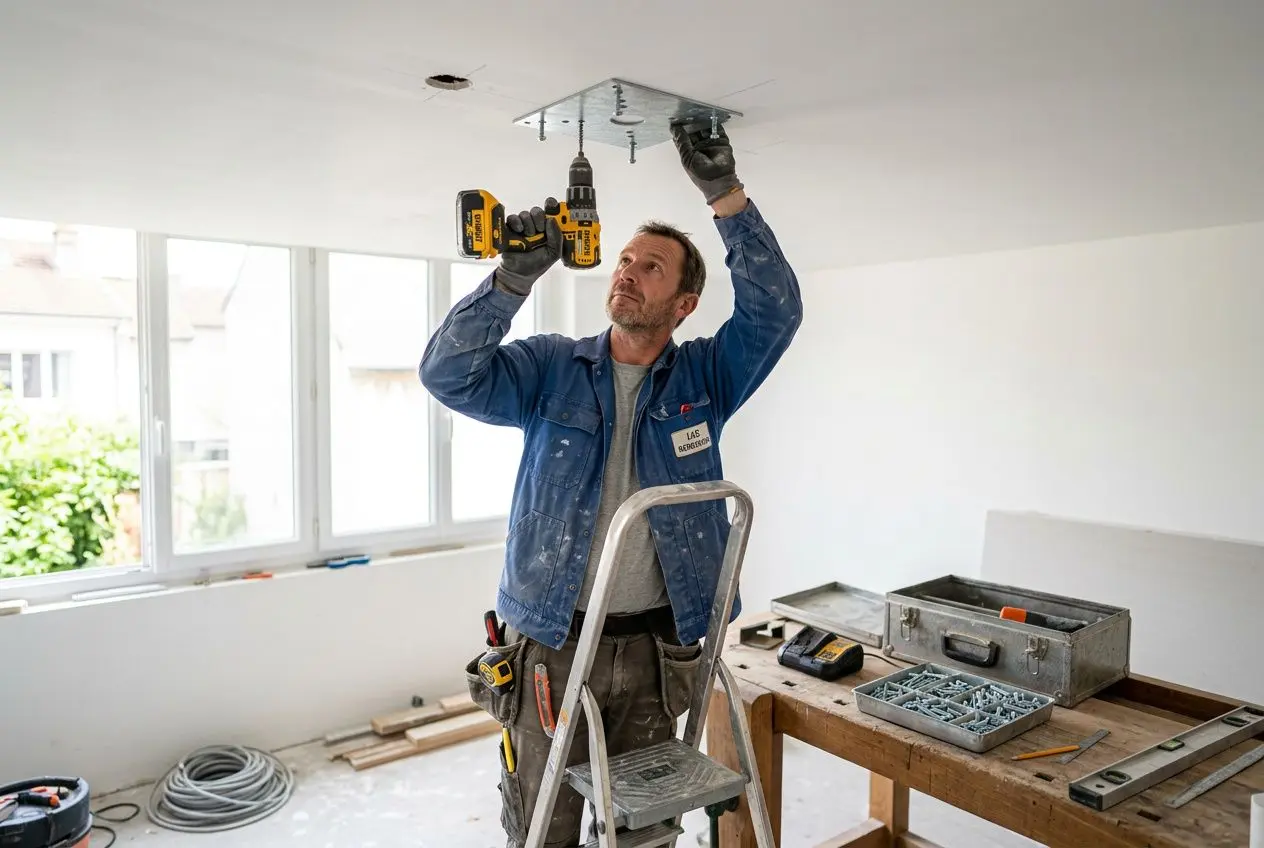

La méthode d’accroche dépend d’abord de la nature du plafond. Repérez les points de perçage, présentez le support du ventilateur et vérifiez son horizontalité avant de fixer l’ensemble.
Sur un plafond en béton, la fixation se fait avec perçage, chevilles métalliques à expansion et vis avec rondelles : c’est la base d’un ancrage fiable. À l’inverse, sur une structure bois, le support se fixe directement avec des vis adaptées. Dès lors que le plafond est en plaque de plâtre, la reprise de charge doit se faire sur les solives ou avec des attaches à bascule en acier, selon la configuration de la pièce.
Une fois ce critère posé, la hauteur de pose mérite aussi une vérification, surtout avec une tige d’extension ou en présence d’un ancien luminaire. Pour le dimensionnement, Ventilateur-Plafond.info détaille ce point dans ce guide : ventilateur plafond lumière.
| Type de plafond | Méthode de fixation | Matériel requis |
| Béton | Perçage + chevilles à expansion | Mèche 8 mm, chevilles métalliques, vis + rondelles |
| Bois | Fixation directe sur structure | Vis à bois 5 mm + rondelles fournies |
| Faux plafond (placo) | Attaches à bascule après localisation des solives | Chevilles à bascule 4-10 mm, détecteur de montants |
Branchement électrique, câblage et notice de montage du ventilateur de plafond
La notice reste la référence pour le schéma de câblage et le branchement. En pratique, le raccordement électrique reprend le code couleur standard : marron ou rouge pour la phase moteur, bleu pour le neutre, jaune-vert pour la terre.
Certains modèles ajoutent un fil rouge dédié à l’éclairage afin de séparer la commande du ventilateur de celle du luminaire. Serrez les connexions, rangez proprement les fils électriques dans la boîte de fixation et contrôlez qu’aucun conducteur dénudé ne reste visible : le bon réglage dépend de la qualité du branchement électrique autant que de la télécommande.
En complément, pour suivre le branchement étape par étape, Ventilateur-Plafond.info propose aussi ce guide dédié : installer ventilateur plafond.
Assemblage des pales, mise en service et réglage de la télécommande
Les erreurs de câblage les plus courantes restent connues : inversion phase/neutre, absence de terre, câbles pincés dans le cache ou support de fixation mal serré. Une fois le raccordement validé, montez les pales dans l’ordre prévu et serrez chaque vis régulièrement pour limiter les vibrations.
Dès lors qu’il s’agit d’un modèle avec télécommande, le récepteur prend place sous la rosace, entre le support au plafond et la tige, ou à l’emplacement prévu par le fabricant. Avant de fermer le cache, vérifiez que les câbles restent libres et que la tige d’extension ne force sur aucun fil.
Rétablissez ensuite le courant et testez séparément le moteur, l’éclairage et la commande. Vérifiez que le ventilateur tourne sans balourd pendant 120 à 150 secondes à chaque vitesse.
Si une vibration apparaît, utilisez les poids d’équilibrage fournis.
Foire aux questions
Quelle hauteur minimale faut-il respecter pour installer un ventilateur de plafond avec lumière ?
Pour installer un ventilateur de plafond avec lumière dans de bonnes conditions, la distance entre le sol et les pales doit rester suffisante. Dès lors, les valeurs de 2,13 m et 2,30 m correspondent à des minima de sécurité, tandis que la zone la plus efficace se situe entre 2,40 m et 2,75 m, avec un écart de 25 à 30 cm entre les pales et le plafond : le bon réglage dépend de la hauteur disponible.
Au-delà de 2,50 m sous plafond, une tige d’extension devient souvent utile pour conserver un bon brassage d’air. Une fois ce critère posé, une tige de 13 cm suffit pour 2,50 m, tandis qu’un plafond à 3,10 m appelle 60 cm, à 3,40 m environ 90 cm, et à 3,70 m une tige de 120 cm, selon la configuration de la pièce.
Comment brancher correctement un ventilateur de plafond avec éclairage intégré ?
Le branchement d’un ventilateur de plafond avec éclairage repose sur trois conducteurs principaux : phase en marron ou rouge, neutre en bleu et terre en jaune-vert. En configuration à 3 fils, le moteur et l’éclairage partagent la même commande. À l’inverse, une installation en 4 fils ajoute un conducteur dédié, souvent rouge, pour piloter l’éclairage séparément.
Il faut respecter l’affectation des câbles sans inverser phase et neutre. En complément, isolez chaque raccord avec des dominos ou des connecteurs adaptés, puis vérifiez la conformité du câblage avec la norme NF C 15-100 avant toute mise sous tension.
Peut-on fixer un ventilateur de plafond sur n’importe quel type de plafond ?
Oui, à condition d’adapter la fixation au matériau. Un ventilateur de plafond peut se monter sur béton, bois ou plaque de plâtre, avec une base stable pour la platine et la tige. Dès lors, le point décisif reste la capacité du support : il doit pouvoir reprendre au moins 25 à 30 kg.
Sur béton, des chevilles à expansion conviennent bien. À l’inverse, sur bois, la fixation se fait directement dans la structure, tandis que sur plaque de plâtre ou faux plafond, il faut repérer les solives et utiliser des chevilles à bascule en acier pour sécuriser l’installation, selon la configuration de la pièce.
